前言

  在液压系统、工业冷却设备的配套选型中，板翅式铝合金风冷却器常采用纯净水或65%乙二醇防冻液作为冷却介质。工程应用中普遍存在“仅按热负荷比例估算散热面积”的误区，容易造成选型裕度不足或浪费。HOBDAR禾益达工程师以典型工况为基准，通过完整热工计算，对比两种介质所需的散热芯体面积，为设计与选型提供量化参考。

一、计算基准与工况

  计算前提

1.散热器形式：板翅式铝合金液/气错流风冷却器

2.对比基准：相同体积流量、相同冷却风量、相同液侧进出口温度

3.环境条件：环境（进风）温度30℃

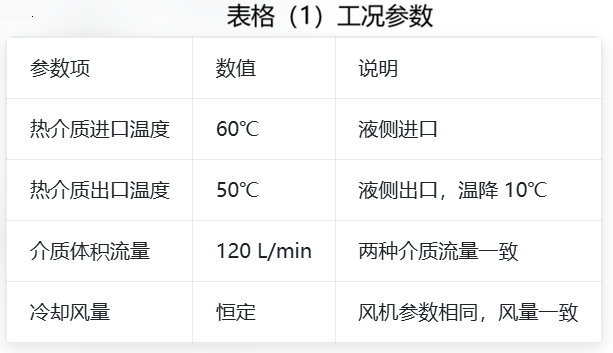

  工况参数

二、介质物性参数

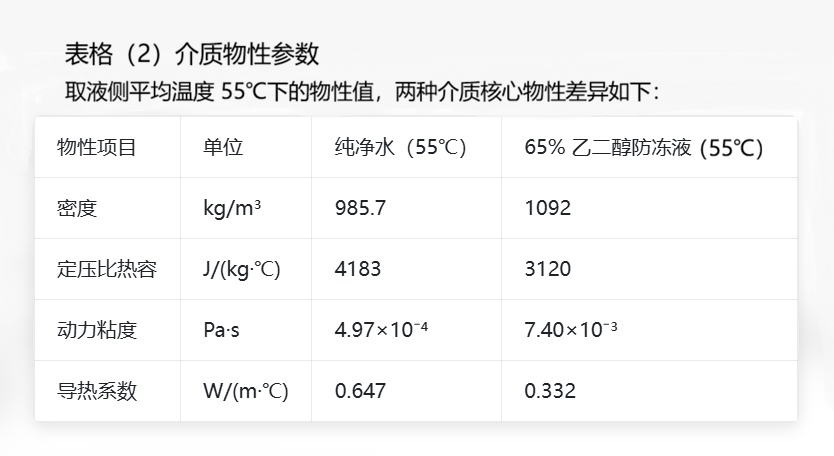

取液侧平均温度55℃下的物性值，两种介质核心物性差异如下：

物性差异说明：乙二醇密度更高、比热容更低、粘度远大于纯净水、导热系数更低，这些特性共同决定了最终的散热面积需求。

三、核心热工计算

1.热负荷计算

热负荷公式：Φ=质量流量×定压比热容×温降

其中质量流量=密度×体积流量

经计算：

a.纯净水热负荷：约82.5kW

b.65%乙二醇热负荷：约68.1kW

相同体积流量、相同温降下，乙二醇热负荷比纯净水低约17.4%。


2.对数平均温差（LMTD）

风冷却器的换热驱动力为对数平均温差，而非算术平均温差。风量恒定条件下，空气出口温升与热负荷成正比：

a.纯净水热负荷大，空气出口温度高，换热器两端温差被压缩，LMTD更小

b.乙二醇热负荷小，空气出口温度低，两端温差更大，LMTD更高

对数平均温差计算公式：

Δt_lm=(Δt_max-Δt_min)/ln(Δt_max/Δt_min)

经计算：

纯净水工况LMTD：约10.82℃

乙二醇工况LMTD：约14.01℃

纯净水的换热驱动力比乙二醇低约22.8%。


3.总传热系数

板翅式风冷却器的热阻瓶颈在空气侧（占总热阻90%以上），液侧粘度差异对总传热系数的影响有限。

a.纯净水总传热系数：约69.0W/(m^2?℃)

b.乙二醇总传热系数：约64.4W/(m^2?℃)

乙二醇总传热系数仅比纯净水低约6.7%，液侧粘度的影响远小于热负荷与LMTD的影响。


4.散热面积对比

散热面积公式：A=热负荷/(总传热系数×错流修正系数×对数平均温差)

（两种工况的错流修正系数F近似一致，对比时可抵消）

综合热负荷、总传热系数、对数平均温差三项因素，最终面积比值：

乙二醇所需面积/纯净水所需面积≈0.68

四、计算结论

在本典型工况下，纯净水所需的板翅式铝合金风冷却器芯体面积更大，65%乙二醇防冻液所需的散热芯体面积约为纯净水的68%。

五、工程选型建议

1.禁止直接按热负荷比例选型：两种介质的差异不仅来自热负荷，还受对数平均温差、液侧换热特性共同影响，直接按热负荷折算会产生明显偏差。

2.注意工况温度的影响：液侧温降越大、热负荷越高，纯净水与乙二醇的散热面积差距越明显。

3.低温工况需额外校核粘度：在更低环境温度下，乙二醇粘度会进一步上升，液侧热阻占比增大，需重新校核总传热系数。

4.错流工况校核温度交叉：当热流体出口温度低于冷流体出口温度时，错流修正系数会大幅下降，需通过串联芯体或加大风量优化。
