深冷级板翅式换热器芯体，用的还是铝合金复合板吗？和工业级板翅式换热器芯体有什么不同？

  答案是：绝大多数深冷空分、航空低温场景的板翅式芯体，基材依然是铝合金复合钎焊板（铝覆层板）。但和液压系统风冷却器、空压机散热用的普通工业级铝芯体，根本不是同一个标准层级的产品。核心区别不在 "用不用铝复合板"，而在 "用什么标准的铝复合板、用什么工艺体系做、用什么标准检验"。

一、高端芯体的材料体系：分工况而定

1. 常规深冷空分场景（-196℃级）

  以美国 Chart、德国林德、法国法孚三大全球深冷巨头为代表，全球大型空分、LNG 液化装置的主力换热芯体，基材依然是铝合金复合钎焊板，和工业级板翅式换热器芯体的真空钎焊技术路线完全一致。

  基体材料采用高纯3003改良级铝合金，低温韧性优异，在 - 196℃液氮温度下仍能保持良好塑性。钎焊覆层双面采用4004/4045高纯铝硅钎料层，覆层厚度占比更高（单面约 10%~12%），杂质含量控制严苛得多。

  核心区别在母材晶粒控制、残余应力控制、钎缝完整性要求 —— 深冷件要反复承受常温到零下196℃的巨大冷热循环，一旦钎缝存在微裂纹，低温下会快速扩展导致泄漏，属于灾难性失效。

2. 航空机载、军工低温场景

  主流依然是高端改性铝复合钎焊板，部分高精工况升级为 5 系铝合金基材。这类芯体对板材公差、残余应力、氦检漏标准、高低温疲劳寿命的要求，比工业深冷级再高出一个等级，是铝基板翅工艺的天花板级别应用。航空发动机高温端换热器则改用镍基合金、不锈钢材质。

3. 高压加氢、超临界极端工况

  完全不再使用板翅式铝合金芯体。高压氢气环境下铝合金会发生不可逆氢脆失效，安全风险极高。这类场景全部改用不锈钢板翅 + 镍基钎料真空钎焊，属于独立的特种换热品类。

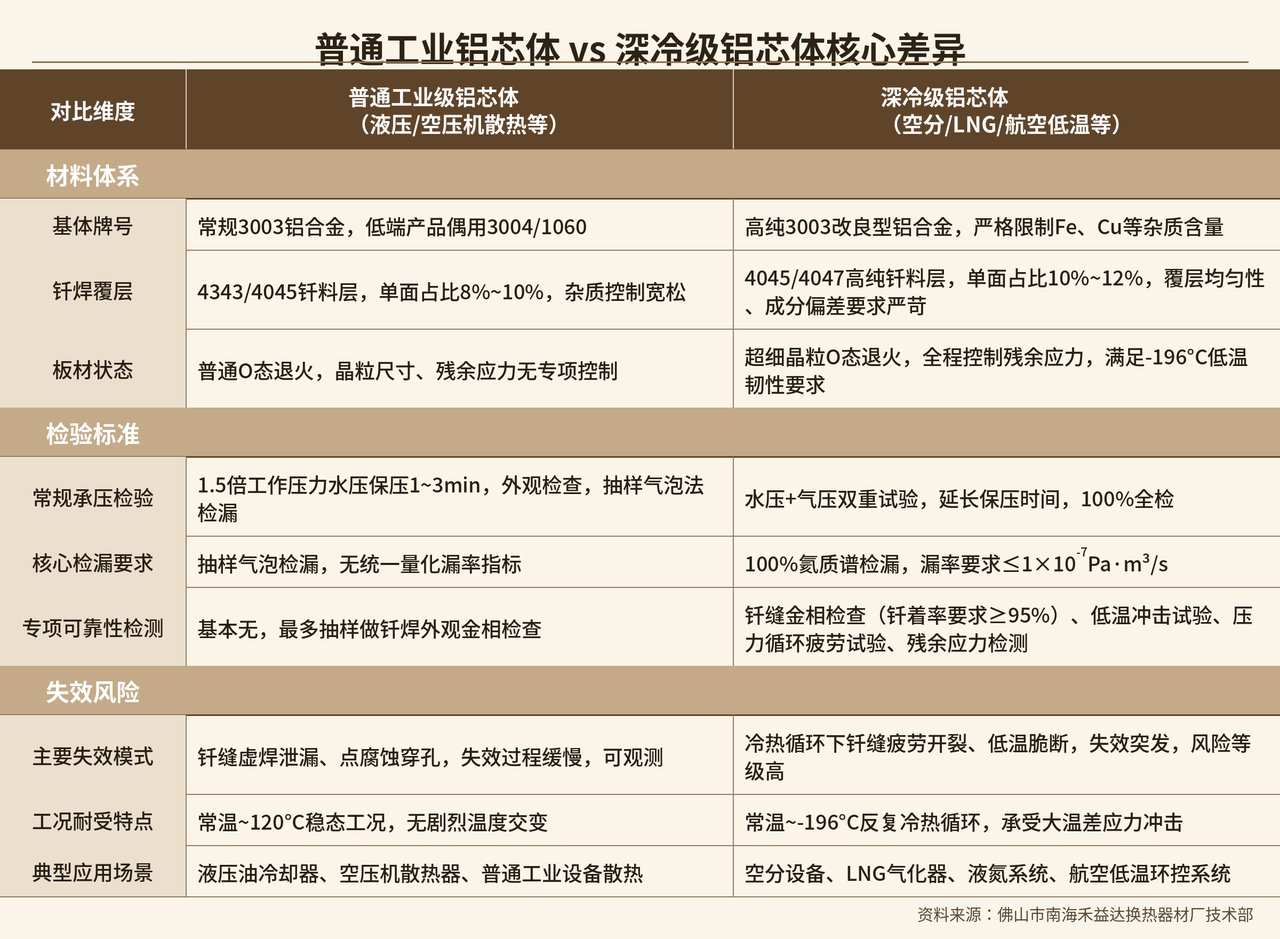

二、普通工业铝芯体 vs 深冷级铝芯体核心差异

同样是铝合金复合板真空钎焊的板翅式换热器芯体，两者几乎是两套完全不同的工业体系：

材料标准：普通工业级用常规 3003+4045 复合板，深冷级用高纯 3003 改良级 + 厚覆层 4045，杂质控制更严；

成型精度：深冷芯体翅片垂直度、波距、平整度公差要求是普通工业芯体的 3~5 倍；

钎焊工艺：深冷级对炉温场均匀性、分段升降温曲线、保温时长控制更精细，直接决定钎缝残余应力；

检验标准：普通工业芯体做到 "出厂合格"，深冷级执行 "全生命周期可靠" 标准，原材料入厂复检、过程无损检测、成品全检；

失效逻辑：普通工业芯体失效多为渗漏，深冷级钎缝微裂纹在低温冷热循环下快速扩展，属于灾难性失效。

三、高端芯体的壁垒不在材料

  很多人以为欧美垄断高端深冷换热器，是因为国内造不出高端铝合金复合板。实际上 3003+4045 全套铝复合板基材，国内头部铝加工企业已实现完全量产，原材料早已不卡脖子。

  真正拉开差距的是整套工艺体系和几十年的工况验证积累：成型精度、钎焊工艺、质控体系、工况数据四大壁垒，欧美头部品牌拥有近百年深冷极端工况运行数据库，国内仍在持续积累追赶。

  普通工业散热如液压系统风冷却器拼产能、拼价格，高端深冷散热拼工艺一致性、拼长期可靠性。对于 95% 以上的通用工业散热场景，国产铝芯体性能、稳定性、性价比完全够用；但在 - 196℃深冷空分、LNG、航空军工等极端工况高端市场，国产替代仍有一段稳步追赶的路要走。

  专注板翅式换热器研发生产，在工业液压散热领域积累了成熟的工艺体系和质控标准，可根据工况提供选型与技术支持。
