风冷却器选型时，除了散热功率、工作油温和流量等参数，安装空间与油口方向同样重要。如果前期没有确认风冷却器结构，设备到货后可能出现安装干涉、接管困难或维护不便等问题。

对于风冷却器，建议在选型阶段同步确认整机尺寸、油口方向、进出风方向和现场安装条件，减少后期改造与返工。

根据安装空间与油口方向，常见的布局主要有以下三种。

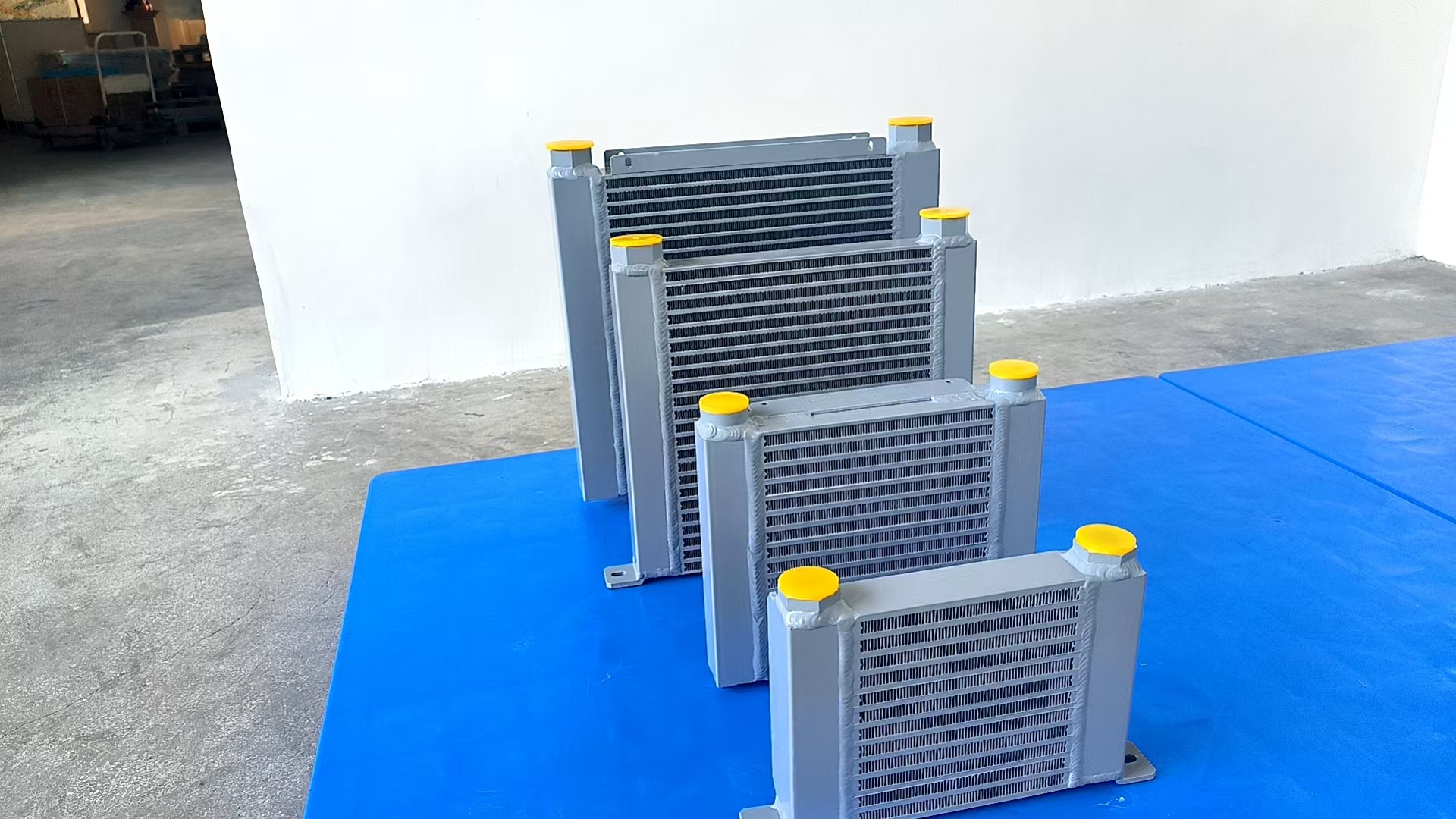

一、安装高度充足：油口垂直向上

当高度充足，可优先考虑油口垂直向上的常规结构。该布局结构直观，便于管路连接，适用于液压站、固定式机械等安装空间相对充裕的设备。

二、高度受限：油口侧向布置

当高度受限、侧面有足够空间时，可考虑侧向油口结构，以减少顶部管路占用的空间。

这类布局适用于部分车载设备、小型工程机械及紧凑型液压系统。

选型时还需确认油管弯曲半径、接头拆装空间及管路是否与机架、风机或其他部件发生干涉。

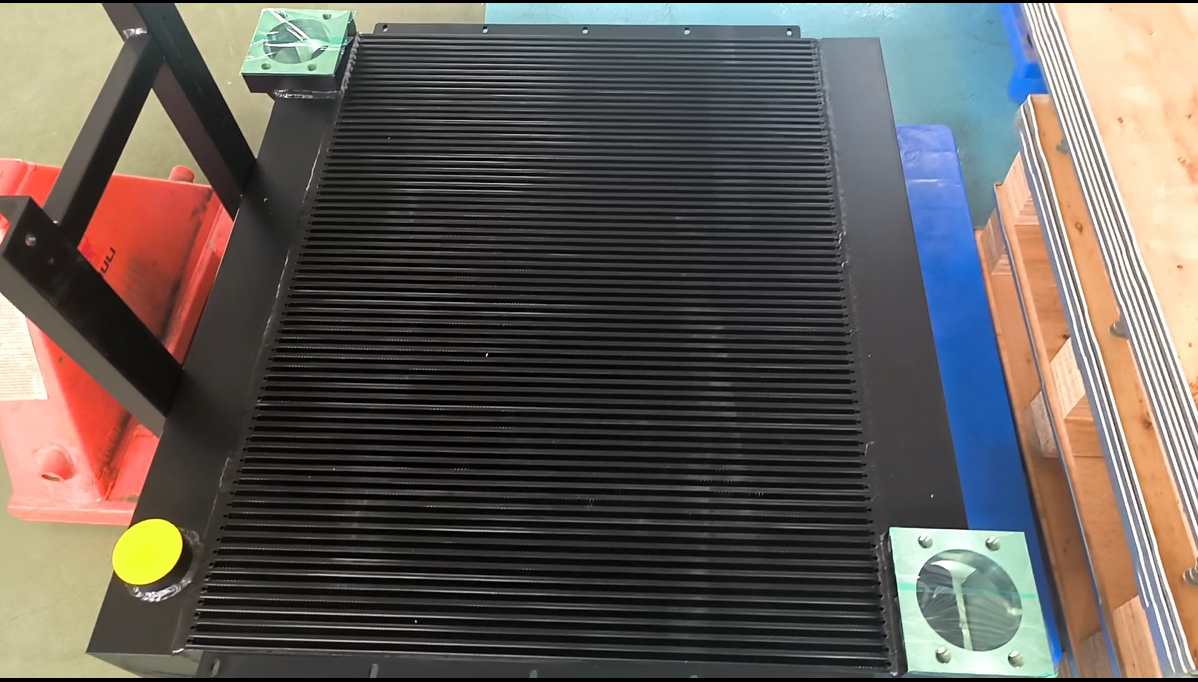

三、整体空间受限：考虑端面接口布局

当设备内部空间紧凑时，可根据产品结构，评估将油口布置在进风端面或出风端面的方案。

这种布局有助于调整管路走向，但不一定能减少整机所需空间。设计时应同时确认接口位置、风向、管路连接空间及进出风是否畅通，避免油管或周边结构遮挡风道。

四、油口布局确定后，安装实施还需确认的事项

油口方向和布局方案确定后，在风冷却器安装阶段，以下几点同样需要提前确认，避免设备到货后出现安装干涉或维护不便：

1.预留进出风空间

按照厂家安装要求预留足够的进风和排风空间，避免周边结构遮挡风道，并注意热风回流问题。具体净空距离应根据风机结构、安装环境和产品说明确定。

2.合理选择管路与接头

管路应根据实际流量、油液黏度、工作压力和允许压降进行选型。避免不合理缩径、过度弯折及接头局部阻力过大，同时确保软管或硬管满足系统压力、温度和振动要求。

3.做好安装与防震

振动较大的设备应合理设计安装支架和固定方式，必要时采用适配的减振结构及柔性管路连接。避免设备振动和管路重量直接作用于冷却器接口，可能让接头松动和芯体受力损伤。

4.提前确认维护空间

除安装和接管空间外，还应考虑风机拆装、翅片清理、接头维护及电气检修所需的空间，避免设备虽然能够安装，却无法正常维护。

五、选型前确认，减少后期返工

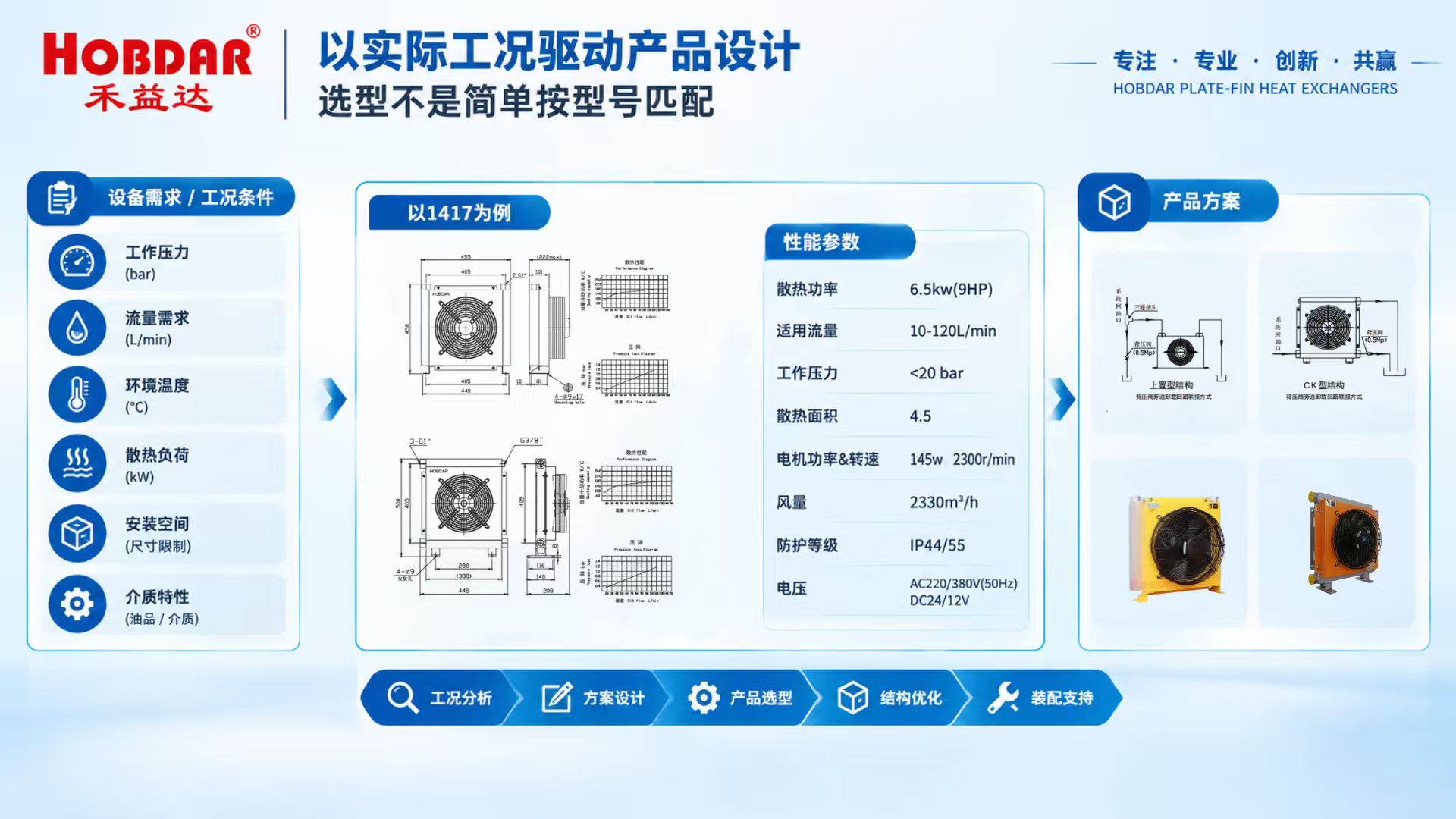

无论是旧设备改造还是新产品研发，风冷却器选型都不应只按散热功率确定。提前向厂家提供安装空间尺寸、油口方向、管路走向、工作流量、压力和温度等信息，有助于确认产品结构与实际工况是否匹配。

对于空间紧凑、振动较大或工况特殊的设备，可根据现场条件评估选型或非标定制方案，在保证散热性能、压力要求和维护便利性的前提下，优化安装布局。
